Rohrleitungskennzeichnung: Identifikation und Sicherheit von Rohrnetzwerken
- Angebot in 4h
- Persönlicher Ansprechpartner
- In Europa hergestellt
Anwendungen
Industrie, Energie, Lebensmittel: Jedes Rohrnetz hat seine Anforderungen
Vom Druckluftnetz in der Fertigungswerkstatt bis zu Reinigungskreisläufen in der Lebensmittelindustrie deckt die Rohrleitungskennzeichnung sehr unterschiedliche Kontexte ab. In der Petrochemie oder Energiebranche erfordern Gefahrmedien verstärkte Träger. In kommunalen Einrichtungen vereinfacht die Kennzeichnung von HLK-Netzen den Betrieb und beschleunigt die Wartung.
Eine Kennzeichnung, die dauerhaft hält — unter allen Bedingungen
Die Langlebigkeit eines Rohrleitungsmarkierers hängt vom gewählten Verfahren und Träger ab. Lasergravur, UV-Druck oder Siebdruck: Jede Technik entspricht einer spezifischen Betriebsanforderung, von der Standardwerkstatt bis zur korrosiven Hochtemperaturzone.
- Beständigkeit gegen Lösungsmittel, Öle und aggressive Reinigungsmittel
- UV- und Witterungsbeständigkeit für Außenanlagen
- Dauerhafte Kennzeichnung durch Lasergravur auf Edelstahl oder Hartkunststoff
- Integration von Barcodes und Datamatrix-Codes für die Rückverfolgbarkeit
Jetzt handeln
Lassen Sie sich von uns die Signalétique produzieren.
Übermitteln Sie uns Ihre Pläne oder Ihr Lastenheft. Unser Konstruktionsbüro analysiert Ihren Bedarf und sendet Ihnen ein maßgeschneidertes Angebot innerhalb von 4 bis 8 Arbeitsstunden.
Was ist der Unterschied zwischen einem Klebeetikett und einem Hartschild für die Rohrleitungskennzeichnung?
Das Klebeetikett eignet sich für Standardumgebungen: trockene Werkstätten, moderate Temperaturen, leichte chemische Exposition. Das Hartschild — aus Kunststoff oder Edelstahl — ist erforderlich, sobald Korrosion, mechanische Stöße oder hohe Temperaturen den Kleber oder den Oberflächendruck beschädigen können. Die Wahl hängt direkt vom transportierten Medium und den Expositionsbedingungen des Netzes ab.
Sind die Hintergrundfarben der Rohrleitungsmarkierer vorgeschrieben oder nur empfohlen?
Sie sind durch die geltenden Vorschriften für gefährliche Medien vorgeschrieben. Grün für Wasser, blau für Luft, gelb für brennbare Gase, braun für brennbare Flüssigkeiten, violett für Säuren und Laugen: dieses Farbsystem bildet eine gemeinsame Sicherheitssprache für alle Beteiligten. Abweichungen davon erzeugen ein reales Risiko von Identifikationsfehlern bei Eingriffen, insbesondere in Notfallsituationen.
Kann ein Barcode oder Datamatrix auf einem Rohrleitungsmarkierer integriert werden?
Ja. Der UV-Digitaldruck ermöglicht die Integration von Barcodes, Datamatrix-Codes oder Seriennummern direkt auf dem Etikett oder Schild, ohne wesentliche Konstruktionsbeschränkungen. Diese Option ist besonders nützlich in Branchen mit Rückverfolgbarkeitspflichten, wie Lebensmittel, Pharma oder Energie, wo jeder Rohrleitungsabschnitt identifiziert und dokumentiert werden muss.
Wie häufig muss die Rohrleitungskennzeichnung auf einem Industriestandort erneuert werden?
Es gibt keine festgelegte gesetzliche Erneuerungsfrequenz, aber die Kennzeichnung muss jederzeit lesbar und in gutem Zustand sein. Eine Sichtprüfung bei Wartungsrunden ermöglicht es, abgelöste, verfärbte oder unleserliche Etiketten zu erkennen. In der Praxis fallen Erneuerungskampagnen häufig mit technischen Stillständen, HSE-Audits oder Netzerweiterungen zusammen.
Wie wählt man zwischen Lasergravur und UV-Druck für Rohrleitungskennzeichnungsschilder?
Die Lasergravur erzeugt eine dauerhafte, in das Material eingravierte Kennzeichnung — geeignet für sehr aggressive Umgebungen (Säuren, Lösungsmittel, mechanische Abrasion), wo ein Oberflächendruck schnell verblassen kann. Der UV-Druck bietet eine präzise Wiedergabe normierter Farben und komplexer Piktogramme, ideal für variable Serien oder inhaltsreiche Beschriftungen mit Text, Piktogrammen und Rückverfolgbarkeitscodes.
Rohrleitungskennzeichnung: ein Werkzeug für die operative Sicherheit
Medium, Fließrichtung und Gefahrenstufe auf einen Blick erfassen
Die Kennzeichnung von Industrierohrleitungen beschränkt sich nicht auf eine administrative Pflicht. Sie ist das erste Sicherheitswerkzeug eines Rohrnetzes: Sie ermöglicht es jedem Beteiligten — Wartungstechniker, externem Mitarbeiter, Rettungsteam — die wesentlichen Informationen ohne Zögern abzulesen. Art des Mediums, Fließrichtung, Gefahrenstufe: Diese Daten müssen sofort zugänglich sein, auch in Notfallsituationen.
Pflichtangaben auf einem Rohrleitungsmarkierer

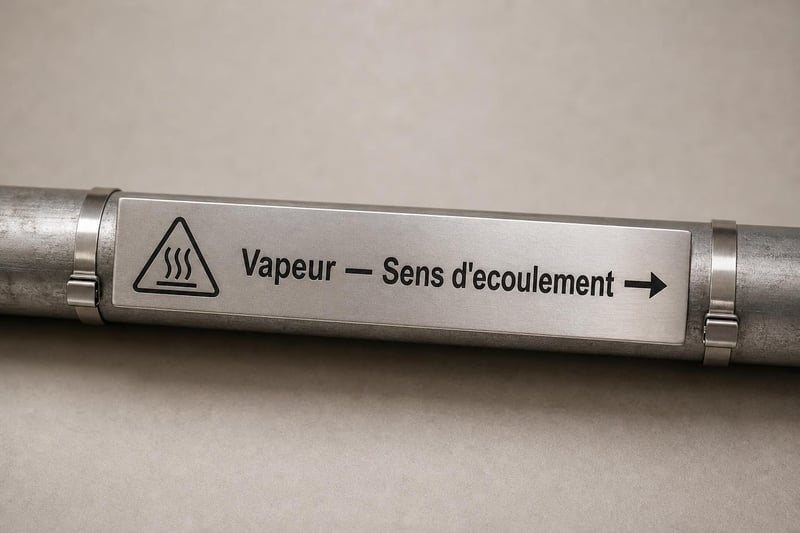

Drei Elemente sind auf jedem konformen Markierer unverzichtbar: die Art des transportierten Mediums (vollständiger Name oder normierte Abkürzung), die Fließrichtung durch einen Richtungspfeil und die vorgeschriebene Hintergrundfarbe entsprechend der Mediumgruppe. Je nach Kontext kommen weitere Angaben hinzu: Gefahrenpiktogramme, Konzentration, Betriebsdruck oder Angabe des nächsten Absperrventils. Die Platzierung an kritischen Punkten — Ventile, Richtungsänderungen, Wanddurchführungen, Abzweigungen — bestimmt den tatsächlichen Nutzen der Kennzeichnung.
Den richtigen Träger nach Medium und Umgebung wählen

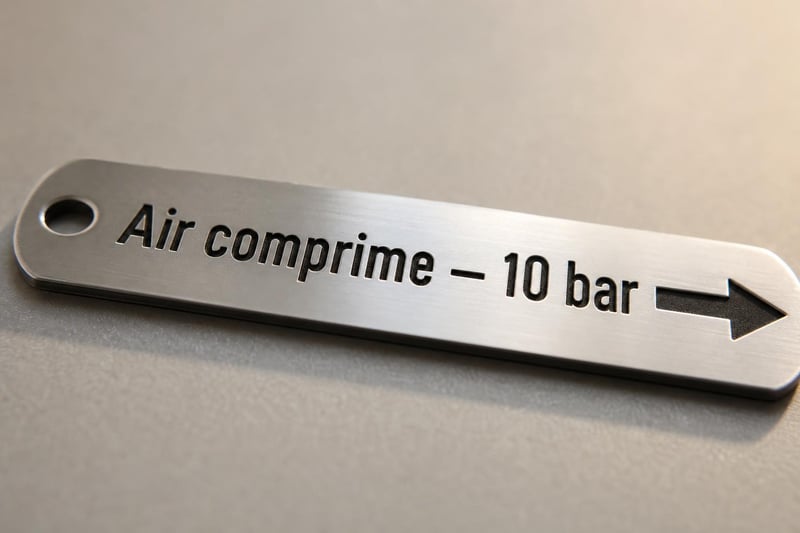

Vom Polyester-Etikett bis zum lasergravierten Edelstahlschild
Das laminierte Polyester-Etikett deckt den üblichen Bedarf in Standardwerkstätten ab: ausreichende mechanische Festigkeit, gute Beständigkeit gegen gängige Reinigungsmittel, schnelle Montage auf sauberen und trockenen Rohrleitungen. Hochleistungsvinyl übernimmt die Aufgabe bei Außenanlagen, die UV-Strahlung und starken Temperaturschwankungen ausgesetzt sind. Das Hartkunststoffschild ist in feuchten Bereichen oder bei wiederholten Stößen erforderlich. Das lasergravierte Edelstahlschild ist die Referenzlösung für korrosive Umgebungen, hohe Temperaturen und explosionsgefährdete Bereiche, wo Kleber oder Oberflächendruck die erforderliche Lebensdauer nicht gewährleisten können.
Das falsche Material erzeugt ein Nichtkonformitätsrisiko
Eine Kennzeichnung, die sich ablöst, verfärbt oder unleserlich wird, erfüllt die geltenden Vorschriften nicht mehr — unabhängig von ihrer ursprünglichen Qualität. Die Wahl des Trägers ist daher gleichzeitig eine technische und eine regulatorische Entscheidung. Wir stellen regelmäßig fest, dass vorzeitige Austauschkampagnen auf einen unterdimensionierten Träger im Verhältnis zu den tatsächlichen Expositionsbedingungen zurückzuführen sind und nicht auf normalen Verschleiß.
Herstellungsverfahren und Langlebigkeit unter Industriebedingungen
Siebdruck, UV-Druck, Lasergravur, CNC-Fräsen
Der Siebdruck eignet sich für Großserien mit Tinten, die für Beständigkeit gegen chemische Einwirkungen und häufige Reinigungen formuliert sind. Der digitale UV-Druck bietet optimale Farbtreue zur Wiedergabe normierter Farben und zur Integration variabler Inhalte — Seriennummern, Barcodes, Datamatrix-Codes — ohne Mindestauflagebeschränkung. Die Lasergravur erzeugt eine dauerhafte, in das Material eingravierte Kennzeichnung, die auch nach jahrelanger Exposition gegenüber Lösungsmitteln oder leichten Säuren nicht zu entfernen ist. Das CNC-Fräsen ergänzt das Angebot für dicke Metallschilder, die zur dauerhaften Identifikation schwerer Anlagen bestimmt sind.
Das Verfahren bestimmt die tatsächliche Lebensdauer der Kennzeichnung
Nach der Begleitung von Hunderten von Wartungsverantwortlichen und HSE-Beauftragten bei der Auswahl ihrer Kennzeichnungslösungen stellen wir fest, dass die Langlebigkeit im Betrieb ebenso sehr vom Verfahren wie vom Material abhängt. Ein UV-Druck auf laminiertem Polyester hält in einer sauberen Werkstatt mehrere Jahre; derselbe Druck ohne Laminierung auf einem Rohr, das Ölspritzern ausgesetzt ist, wird in wenigen Monaten unleserlich. Die Kohärenz zwischen Verfahren, Träger und Betriebsbedingungen ist die Voraussetzung für eine dauerhaft zuverlässige Rohrleitungskennzeichnung.
Wartung und Erneuerung: bewährte Praxis vor Ort
Verschleiß antizipieren, um die Konformität aufrechtzuerhalten
Die wichtigsten Verschleißfaktoren einer Rohrleitungskennzeichnung sind UV-Exposition, Hochdruckreinigung, mechanische Abrasion und zyklische Kondensation. Eine in die Wartungsrunden integrierte Sichtprüfung ermöglicht es, abgelöste oder verfärbte Etiketten zu erkennen, bevor sie eine Nichtkonformität darstellen. Die bewährten Praktiken der Branche empfehlen, bei der Erstbestellung eine Ersatzcharge zu bestellen: Dies gewährleistet die Konsistenz der normierten Farben und Inhalte im gesamten Netz, auch noch Jahre nach der ersten Installation.
Rohrleitungskennzeichnung nach Maß: Formate, Inhalte, Serien
Jeden Markierer an Durchmesser, Medium und interne Nomenklatur anpassen
Die Maßanfertigung bietet einen konkreten Mehrwert bei der Rohrleitungsidentifikation: Formate, die an den tatsächlichen Rohrdurchmesser angepasst sind, individuelle Inhalte mit dem anlagenspezifischen Mediumnamen, interner Nummerierung oder Zonencodes sowie die Möglichkeit, gemischte Serien zu produzieren, die ein gesamtes heterogenes Netz in einer einzigen Bestellung abdecken. Für Netze mit Rückverfolgbarkeitspflichten — Lebensmittel, Pharma, Energie — ermöglicht die Integration von Barcodes oder Datamatrix-Codes auf jedem Rohrleitungskennzeichnungsschild die Verknüpfung der physischen Kennzeichnung mit dem computergestützten Instandhaltungsmanagementsystem.
Otypo beherrscht die gesamte Produktionskette, von der Auswahl des dem Medium und der Umgebung angepassten Materials bis zur Maßanfertigung durch Lasergravur, UV-Druck oder Siebdruck. Diese Kompetenz ermöglicht es, die richtige Kennzeichnung für den richtigen Kontext zu produzieren — ohne Kompromisse bei Lesbarkeit, Langlebigkeit oder regulatorischer Konformität.
