Industrielle Frontplatten nach Maß: Gravur, UV-Druck und CNC-Fräsung

Die industrielle Frontplatte ist ein vollwertiges technisches Bauteil: Sie kennzeichnet die Bedienelemente, trägt Sicherheitsbeschriftungen und muss über die gesamte Lebensdauer des Geräts lesbar bleiben. Permanente Lasergravur, hochauflösender UV-Druck, CNC-Fräsung nach Plan — jede Schaltpult-Frontplatte nach Maß wird entsprechend der exakten Gehäusegeometrie gefertigt, mit dokumentierter Reproduzierbarkeit für Wartung und Maschinenrevisionen.
Mehr anzeigen...
Angebot anfordern
  • Angebot in 4h
  • Persönlicher Ansprechpartner
  • In Europa hergestellt
Industrielle Frontplatten nach Maß: Gravur, UV-Druck und CNC-Fräsung
Industrielle Frontplatten nach Maß: Gravur, UV-Druck und CNC-Fräsung-thumbnail
Industrielle Frontplatten nach Maß: Gravur, UV-Druck und CNC-Fräsung-thumbnail
Industrielle Frontplatten nach Maß: Gravur, UV-Druck und CNC-Fräsung-thumbnail
Industrielle Frontplatten nach Maß: Gravur, UV-Druck und CNC-Fräsung-thumbnail
Anwendungen Frontplatte
Anwendungen

Von der Produktionslinie bis zur Medizintechnik: wo Frontplatten unverzichtbar sind

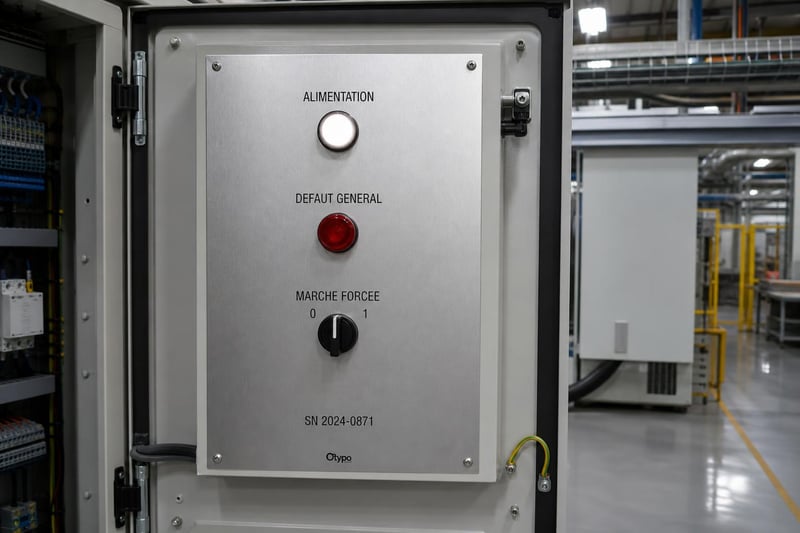

Die Schaltpult-Frontplatte wird in industriellen Automatisierungsanlagen, Bedienpulten in der Lebensmittel- und Pharmaindustrie, Überwachungsanlagen in der Energie- und Petrochemiebranche sowie in Prüfständen und Medizingeräten eingesetzt. Überall dort, wo ein Bediener mit einer Maschine interagiert, sind Lesbarkeit und Beständigkeit der Beschriftung sicherheitsrelevant.

Fertigungsverfahren Frontplatte
Produktion Frontplatte

Lasergravur, UV-Druck und CNC-Fräsung kombiniert auf einem einzigen Bauteil

Die Qualität einer HMI-Frontplatte beruht auf der Ausführungspräzision jedes Verfahrens. Gravur, Druck und Schnitt können auf einem einzigen Bauteil kombiniert werden, um je nach Bereich unterschiedliche funktionale Anforderungen zu erfüllen.

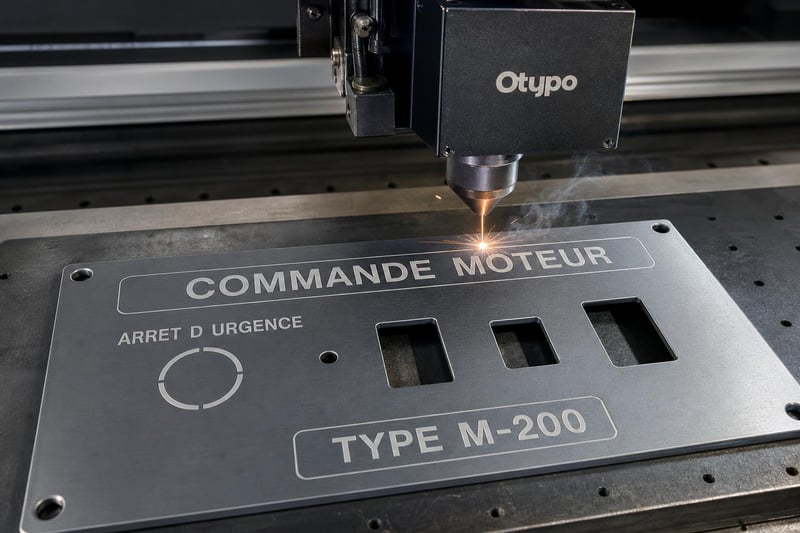

  • Lasergravur: dauerhafte Beschriftung, unempfindlich gegenüber Lösungsmitteln und Abrieb
  • UV-Vierfarbdruck: Piktogramme, Sicherheitsfarben und visuelle Markierungen
  • CNC-Fräsung: Bohrungen, Display-Fenster und Aussparungen maßgenau positioniert
  • Eloxiertes Aluminium oder Polycarbonat: strukturelle Steifigkeit und chemische Beständigkeit
Jetzt handeln

Lassen Sie sich von uns die Signalétique produzieren.

Übermitteln Sie uns Ihre Pläne oder Ihr Lastenheft. Unser Konstruktionsbüro analysiert Ihren Bedarf und sendet Ihnen ein maßgeschneidertes Angebot innerhalb von 4 bis 8 Arbeitsstunden.

Einen Angebot erhalten
Einen Termin vereinbaren

Können Bohrungen und Ausschnitte nach Maß in eine industrielle Frontplatte integriert werden?

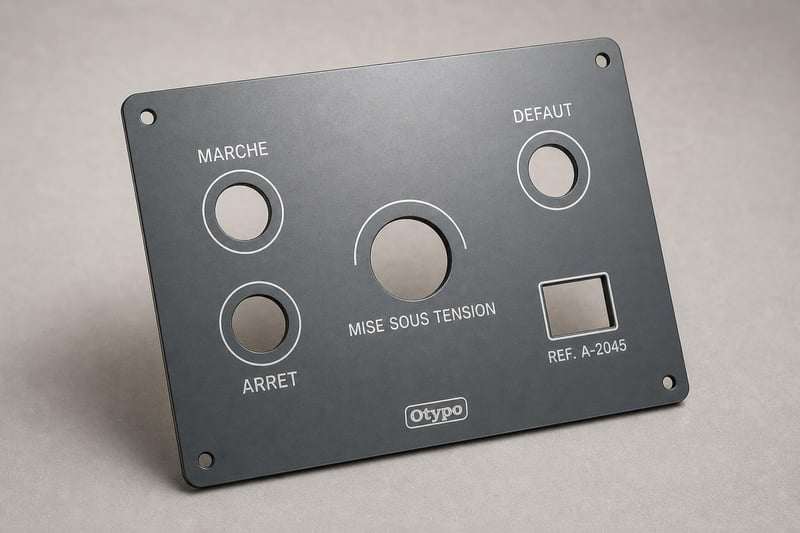

Ja. Jede Frontplatte wird nach dem Gehäuseplan gefräst: Bohrungen für Taster und Kontrollleuchten, Fensterausschnitte für Displays, Aussparungen für Steckverbinder. CNC-Fräsung und Laserschnitt ermöglichen die maßgenaue Positionierung jeder Öffnung mit einer Präzision von einem Zehntel Millimeter bei allen Geometrien.

Was ist der Unterschied zwischen einer gravierten und einer bedruckten Frontplatte?

Die Lasergravur trägt Material ab — die Beschriftung ist dauerhaft, unempfindlich gegenüber Verschleiß und Lösungsmitteln, auch in abrasiven Umgebungen. Der UV-Druck trägt eine polymerisierte Tinte auf der Oberfläche auf, was Vierfarbdruck und komplexe Piktogramme ermöglicht. Beide Verfahren können auf einem einzigen Bauteil je nach Funktionsbereich kombiniert werden.

Wie wird die Reproduzierbarkeit einer Frontplatte bei einer Ersatzbestellung mehrere Jahre später sichergestellt?

Die Vektor-Fertigungsdatei oder der technische Plan wird archiviert. Auf Basis derselben Datei, desselben Materials und desselben Verfahrens ist das Ersatzteil identisch mit dem Originalteil — Geometrie, Farben und Beschriftung eingeschlossen. Diese dokumentierte Reproduzierbarkeit ist für die Maschinenpark-Wartung und Audits unerlässlich.

Welche Materialien eignen sich für eine Frontplatte, die chemischen Mitteln oder häufiger Reinigung ausgesetzt ist?

Eloxiertes Aluminium und behandeltes Polycarbonat widerstehen gängigen Lösungsmitteln, Fetten und Industriereinigern. Die Materialwahl hängt von der Art der vorhandenen chemischen Mittel und der Expositionshäufigkeit ab. Ein technisches Vorgespräch ermöglicht die Validierung der am besten geeigneten Lösung für die Betriebsumgebung.

Ist es möglich, Frontplatten in Kleinserie für den Austausch im Maschinenpark oder eine Maschinenrevision zu bestellen?

Ja. Laser- und UV-Druckverfahren sind für Kleinserien ohne prohibitive Einrichtungskosten geeignet. Bestellungen von wenigen Stücken bis zu mehreren hundert Einheiten werden mit demselben Qualitätsanspruch hinsichtlich Schnittgenauigkeit, Beschriftungsqualität und geometrischer Konformität zum Originalplan bearbeitet.

Das richtige Material für eine industrielle Frontplatte wählen

Eloxiertes Aluminium, Polycarbonat und Edelstahl: unterschiedliche Eigenschaften

Eloxiertes Aluminium bleibt das Referenzmaterial für industrielle Frontplatten: Es verbindet strukturelle Steifigkeit, Korrosionsschutz und Kompatibilität sowohl mit Lasergravur als auch mit UV-Druck. Behandeltes Polycarbonat bietet eine hervorragende Schlag- und Chemikalienbeständigkeit und eignet sich für Umgebungen, in denen mechanische Stöße häufig auftreten. Edelstahl ist in der Lebensmittel- und Pharmaindustrie unverzichtbar, wo Hochdruckreinigungen und aggressive Desinfektionsmittel üblich sind.

Die Kombination aus Trägerplatte und Frontplatte: eine gängige Lösung in der Industrie

Bei Gehäusen, die hohen mechanischen Belastungen ausgesetzt sind, ermöglicht die Kombination einer strukturellen Trägerplatte und einer Frontplatte die Trennung von Steifigkeitsfunktion und Beschriftungsfunktion. Jede Schicht wird für ihre Aufgabe optimiert, was die Gesamtlebensdauer verbessert und den Austausch der Frontplatte ohne Demontage des Gehäuses erleichtert.

Gravur, Druck, Fräsung: welches Verfahren für welchen Bedarf

Dauerhafte Beschriftung oder Farbwiedergabe: komplementäre Ansätze

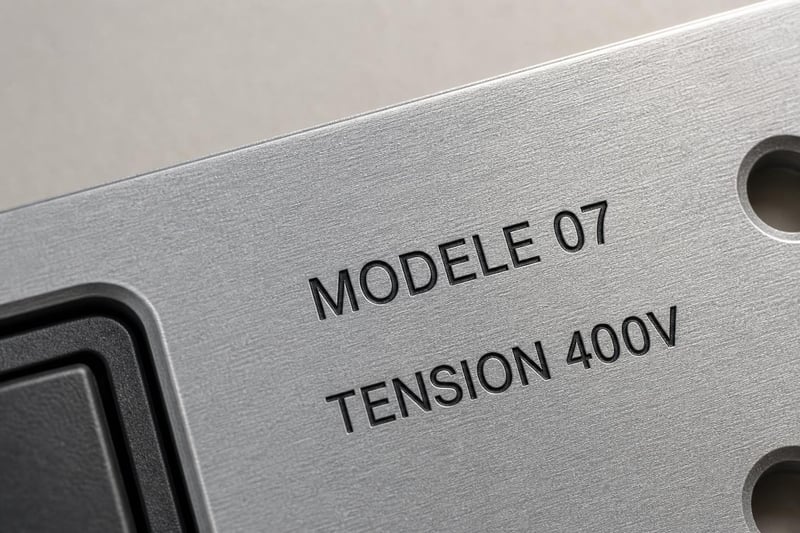

Die Lasergravur trägt Material mit einer Präzision von einem Zehntel Millimeter ab. Die erzielte Beschriftung ist dauerhaft: Weder mechanischer Verschleiß noch Industrielösungsmittel noch UV-Strahlung beeinträchtigen sie. Es ist das bevorzugte Verfahren für Bedienlegenden, Seriennummern und Sicherheitsmarkierungen, die während der gesamten Lebensdauer des Geräts lesbar bleiben müssen.

UV-Druck und CNC-Fräsung für komplexe Geometrien

Hochauflösender UV-Druck ermöglicht vollständigen Vierfarbdruck auf Metallen und Polymeren, ohne für Kleinserien auf Siebdruck zurückgreifen zu müssen. Die CNC-Fräsung übernimmt die Bearbeitung dicker Materialien und komplexer Geometrien: Bohrungen mit präzisem Durchmesser, rechteckige Displayfenster, Nuten für Dichtungen. Diese drei Verfahren können je nach Funktionsbereich auf einer einzigen Frontplatte kombiniert werden.

Rückverfolgbarkeit direkt in die Frontplatte integrieren

DataMatrix-Code, Seriennummer und Versionsreferenz: in das Bauteil eingebettete Daten

Die Rückverfolgbarkeit industrieller Geräte basiert zunehmend auf Kennzeichnungen, die direkt in das Bauteil integriert sind. Ein gravierter oder gedruckter DataMatrix-Code auf der Frontplatte verknüpft das Gerät physisch mit seiner technischen Dokumentation, seiner Wartungshistorie und seiner Softwareversion. Im Gegensatz zu einem aufgeklebten Etikett löst sich diese Beschriftung nicht ab, degradiert nicht und bleibt auch nach jahrelangem Betrieb in schwieriger Umgebung lesbar.

Dokumentationspflichten erfüllen, ohne ein zusätzliches Bauteil hinzuzufügen

In den Bereichen Energie, Medizintechnik und regulierte Industrie schreiben Rückverfolgbarkeitspflichten eine permanente und unveränderliche Kennzeichnung jedes Geräts vor. Die direkte Integration dieser Daten in die gravierte Frontplatte vereinfacht die Dokumentationskette und reduziert Fehlerrisiken bei Audits oder Wartungseinsätzen.

Wartung und Austausch: Reproduzierbarkeit vorausplanen

Archivierung der Fertigungsdatei: die Garantie des identischen Bauteils

Eine beschädigte, unleserliche oder defekte Frontplatte muss identisch ersetzt werden, um Bediener nicht zu verwirren und Bedienungsfehler zu vermeiden. Die Archivierung der Fertigungsdatei — Vektor oder technischer Plan — ermöglicht die Wiederaufnahme der Produktion mit denselben Parametern: gleiches Material, gleiches Verfahren, gleiche Geometrie. Wir stellen regelmäßig fest, dass Industriebetriebe diese Anforderung bei der Erstbestellung unterschätzen und dies bei der Maschinenrevision bereuen.

Kleinserien für den Ersatz: derselbe Qualitätsanspruch wie bei der Originalserie

Laser- und UV-Druckverfahren erfordern keine mengenproportionalen Einrichtungskosten. Eine Bestellung von Schaltschrank-Frontplatten in wenigen Exemplaren profitiert von derselben Bohrpräzision, derselben Beschriftungsqualität und derselben geometrischen Konformität wie die Originalserie. Dies ist eine operative Voraussetzung für Wartungsteams, die an heterogenen Maschinenparks arbeiten.

Frontplatte und Bediensicherheit: was die Beschriftung gewährleisten muss

Lesbarkeit, Kontrast und Abriebfestigkeit: nicht verhandelbare Anforderungen

Die Anforderungen der DIN EN ISO 11684 und der Maschinenrichtlinie 2006/42/EG schreiben vor, dass Bedienelementlegenden lesbar, dauerhaft und eindeutig sein müssen. Unzureichender Kontrast, eine abgeriebene Legende oder ein beschädigtes Piktogramm können zu Bedienfehlern mit schwerwiegenden Folgen führen. Farbgefüllte Lasergravur und polymerisierter UV-Druck erfüllen diese Lesbarkeitsanforderungen unter allen Beleuchtungsbedingungen, einschließlich lichtschwacher Umgebungen.

Die präventive Rolle der Frontplatte bei der Reduzierung von Bedienfehlern

Nach der Begleitung hunderter Industrieprojekte stellen wir fest, dass die Qualität der HMI-Frontplatte die Bedienerfehlerrate in der Anlaufphase und bei Schichtwechseln direkt beeinflusst. Eine klare visuelle Hierarchie, stabile Sicherheitsfarben und tief gravierte Legenden reduzieren die kognitive Belastung des Bedieners und tragen zur Unfallprävention bei. Die Frontplatte ist keine Verkleidung: Sie ist ein vollwertiges Sicherheitswerkzeug.
