Mechanische Gravur und Kennzeichnung für industrielle Beschilderung

Die CNC-Gravur ist das Referenzverfahren für jede industrielle Kennzeichnung, die Verschleiß, Chemikalien und Zeit standhalten muss. Durch Materialabtrag wird die Beschriftung untrennbar mit dem Träger verbunden – auf Aluminium, Edelstahl, Messing oder Zweischichtkunststoff. Typenschilder, Ventilkennzeichnung, Schaltschrankfronten, dauerhafte Gebäudebeschilderung: ein einziges Verfahren für Dutzende anspruchsvoller B2B-Anwendungen.
Mehr anzeigen...
Angebot anfordern
  • Angebot in 4h
  • Persönlicher Ansprechpartner
  • In Europa hergestellt
Mechanische Gravur und Kennzeichnung für industrielle Beschilderung
Mechanische Gravur und Kennzeichnung für industrielle Beschilderung-thumbnail
Mechanische Gravur und Kennzeichnung für industrielle Beschilderung-thumbnail
Mechanische Gravur und Kennzeichnung für industrielle Beschilderung-thumbnail
Mechanische Gravur und Kennzeichnung für industrielle Beschilderung-thumbnail
Anwendungen mechanische Gravur Kennzeichnung
Anwendungen

Vom Typenschild bis zur Ventilkennzeichnung

Die industrielle mechanische Gravur umfasst Maschinenkennzeichnungsschilder, Schaltschrankfronten, Schaltschrankbeschriftungen und dauerhafte Gebäudebeschilderung.

Überall dort, wo Informationen über die gesamte Lebensdauer eines Geräts lesbar bleiben müssen, setzt sich dieses Verfahren als technisch naheliegende Antwort auf die Anforderungen an dauerhafte Kennzeichnung durch.

Verfahren mechanische Gravur Kennzeichnung
Produktion mechanische Gravur Kennzeichnung

Eine Tiefengravur, die nichts auslöschen kann

Das CNC-Fräsen schreibt die Information durch Materialabtrag in den Träger – ohne Wärmeeintrag. Das Ergebnis ist eine Kennzeichnung, die untrennbar mit dem Träger verbunden ist und unempfindlich gegenüber Reibung, Lösungsmitteln und UV-Alterung ist.

  • Breite Materialkompatibilität: Edelstahl, Aluminium, Messing, Zweischichtkunststoffe
  • Dauerhafter Kontrast auf Zweischichtmaterial ohne Tinte oder Füllung
  • Variable Gravurtiefe je nach Lesbarkeits- oder Ästhetikanforderung
  • Keine wärmebeeinflusste Zone rund um die Gravur
Jetzt handeln

Lassen Sie sich von uns die Signalétique produzieren.

Übermitteln Sie uns Ihre Pläne oder Ihr Lastenheft. Unser Konstruktionsbüro analysiert Ihren Bedarf und sendet Ihnen ein maßgeschneidertes Angebot innerhalb von 4 bis 8 Arbeitsstunden.

Einen Angebot erhalten
Einen Termin vereinbaren

Was ist der Unterschied zwischen mechanischer Gravur und Lasergravur bei einem Industrieschild?

Die mechanische Gravur trägt Material durch einen CNC-Fräser ab, ohne Wärmeeintrag: Sie eignet sich für große Flächen, wärmeempfindliche Materialien und tiefe Reliefs. Die Lasergravur ist bei Kleinteilen schneller und bietet extreme Präzision bei Feindetails. Die Wahl hängt vom Material, der Stückzahl und dem erforderlichen Detaillierungsgrad ab.

Auf welchen Materialien kann mechanische Gravur durchgeführt werden?

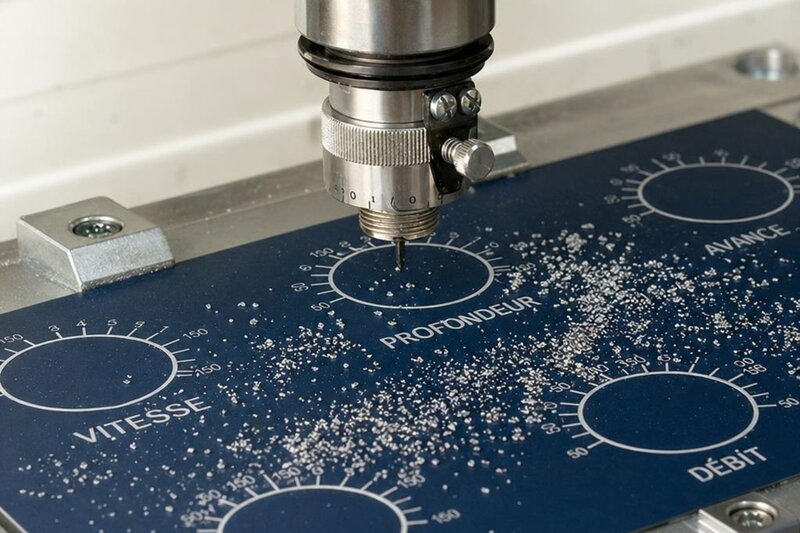

Mechanische Gravur wird hauptsächlich auf Metallen eingesetzt – Aluminium, Edelstahl, Messing – sowie auf technischen Hartkunststoffen wie PMMA, ABS und Zweischicht-Gravurkunststoffen. Letztere sind besonders für die Beschilderung geeignet: Die Gravur entfernt die farbige Deckschicht und legt eine kontrastierende Unterschicht frei, was eine dauerhafte Lesbarkeit ohne zusätzliche Tinte gewährleistet.

Ist mechanische Gravur für Schilder im Außenbereich oder in chemischen Umgebungen geeignet?

Ja, sofern das richtige Material gewählt wird. Edelstahl und eloxiertes Aluminium widerstehen Korrosion, UV-Strahlung und Industriereinigern. UV-stabilisierte Zweischichtkunststoffe sind für dauerhaften Außeneinsatz geeignet. Die Gravurvertiefung selbst degradiert nicht: Der Träger bestimmt die Beständigkeit in rauen Umgebungen.

Können Rückverfolgbarkeitscodes (Data Matrix, QR-Code) in eine mechanische Gravur integriert werden?

Ja. CNC-Gravur ermöglicht die Herstellung von 2D-Codes, die mit Industriescannern oder Smartphones lesbar sind. Diese Lösung wird für die Bauteilrückverfolgung, das Maschinenparkverwaltung und Kennzeichnungspflichten in den Bereichen Energie, Lebensmittel und Pharma eingesetzt. Der eingravierte Code bleibt auch nach jahrelangem Einsatz in industriellen Umgebungen lesbar.

Ab welcher Stückzahl ist mechanische Gravur sinnvoll?

Dieses Verfahren eignet sich für Klein- und Mittelserien, einschließlich Einzelstücken mit variablen Daten wie Seriennummern oder individuellen Referenzen. Es gibt keine Mindestmengenbeschränkung, was es zur gängigen Wahl für Sonderanfertigungen, punktuelle Nachbestellungen oder Komponentenkennzeichnungslose macht.

Wie funktioniert die CNC-Gravur mechanisch?

Ein Materialabtragverfahren ohne Wärmeeintrag

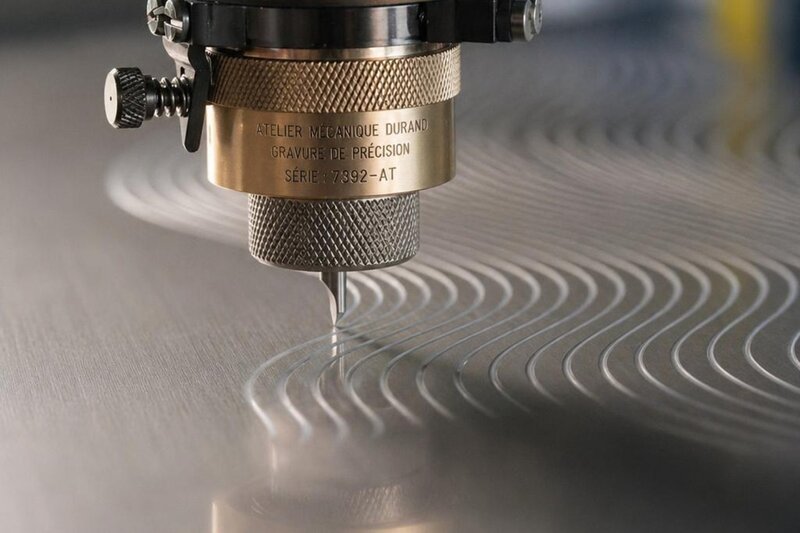

Die mechanische CNC-Gravur basiert auf einem rotierenden Werkzeug – dem Fräser –, der einer präzisen numerischen Bahn folgt, um das Material entsprechend dem einzugravierenden Text, Logo oder Code abzutragen. Im Gegensatz zur Lasergravur wird keine Wärme an das umliegende Material übertragen: Das Verfahren ist rein mechanisch. Die Gravurtiefe ist variabel einstellbar, von der einfachen lesbaren Beschriftung bis zum ausgeprägten Relief für ästhetische Anforderungen im Hotellerie- oder Branding-Bereich. Zwei Rillenprofile sind üblich: die V-Gravur, die einen ausgeprägten visuellen Kontrast bietet, und die U-Gravur, die besser für feine Beschriftungen oder 2D-Codes geeignet ist.

Welche Materialien für welche Anwendung?

Metalle und technische Kunststoffe: Auswahlkriterien nach Einsatzumgebung

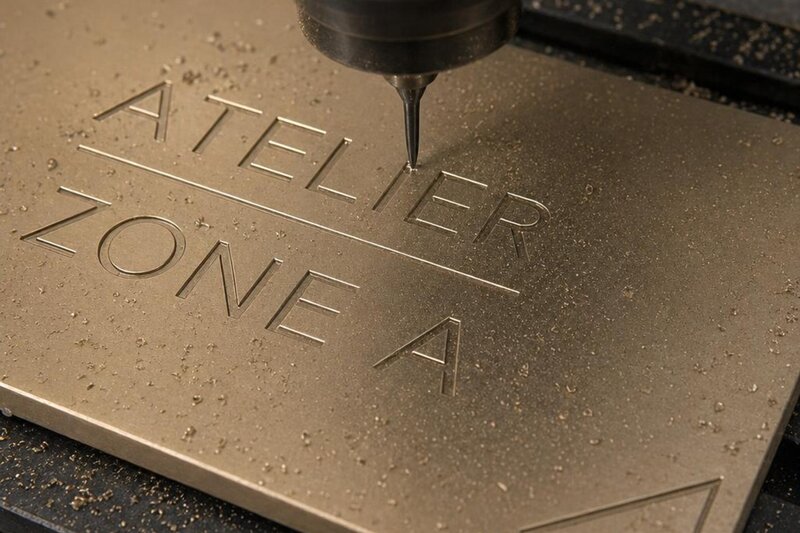

Aluminium ist der am häufigsten verwendete Träger für Typenschilder und Gebäudebeschilderung: leicht, gut zerspanbar, in eloxierter Ausführung für erhöhte Korrosionsbeständigkeit erhältlich. Edelstahl ist in feuchten, chemischen oder lebensmittelverarbeitenden Umgebungen unverzichtbar, wo die Langzeitbeständigkeit eine Konformitätsbedingung darstellt. Messing erfüllt die ästhetischen Anforderungen der Hotellerie, des Luxussegments und repräsentativer Gebäude. Zweischicht-Gravurkunststoffe – bestehend aus einer farbigen Deckschicht und einem kontrastierenden Kern – sind der Referenzträger für Schaltschrankfronten, Schaltschrankbeschriftungen und Innenbeschilderung: Die Gravur legt den Kontrast ohne Tinte oder Nachbehandlung frei. PMMA- und ABS-Kunststoffe eignen sich für Innenanwendungen, bei denen Leichtigkeit und einfache Verarbeitung gefragt sind.

Branchen und Anwendungsfälle: Wann ist mechanische Gravur die richtige Wahl?

Fertigungsindustrie und Energie

In der Fertigungsindustrie werden durch mechanische Gravur Maschinenkennzeichnungsschilder mit Seriennummer, Referenz, Sicherheitshinweisen und elektrischen Daten hergestellt. Diese Informationen müssen über die gesamte Lebensdauer des Geräts lesbar bleiben, auch in Umgebungen mit Vibrationen, Ölen und häufiger Reinigung. In den Bereichen Energie und Petrochemie entspricht die Kennzeichnung von Ventilen, Rohrleitungen und Baugruppen durch gravierte Edelstahlschilder den Anforderungen an Rückverfolgbarkeit und Betriebssicherheit gemäß einschlägiger DIN- und EN-Normen.

Bauwesen, Kommunen und Hotellerie

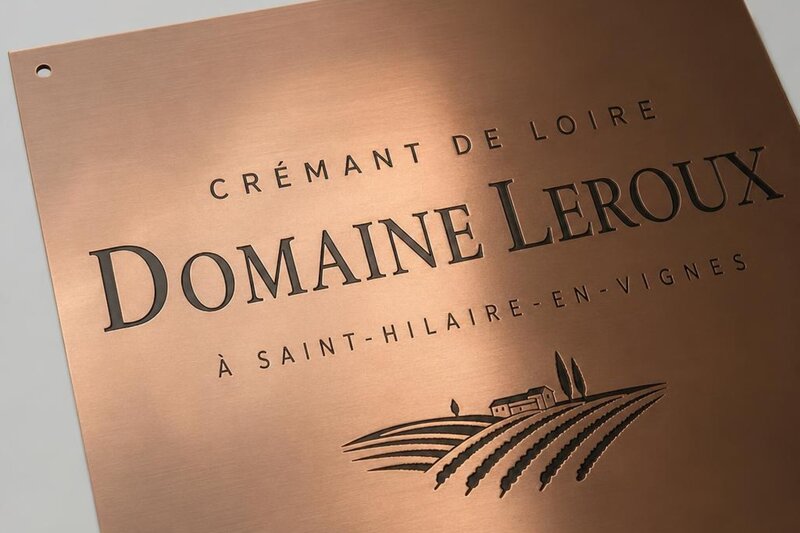

Dauerhafte Gebäudebeschilderung – Türschilder, Nummerierung technischer Räume, Netzwerkkennzeichnung – profitiert von der Permanenz gravierter Kennzeichnung ohne Ablösungs- oder Verblassungsrisiko. In der Hotellerie und im Luxussegment bietet die Gravur auf Messing oder gebürstetem Aluminium eine hochwertige Optik für Empfangsbereiche. Kommunen und Gesundheitseinrichtungen finden in diesem Verfahren eine zuverlässige Antwort auf die Kennzeichnungspflichten für Räume und Geräte gemäß Behindertengleichstellungsgesetz (BGG) und BITV.

Mechanische Gravur und Anforderungen an dauerhafte Kennzeichnung

Konformität, Rückverfolgbarkeit und Gerätelebensdauer

Die für Maschinen und Industrieanlagen geltenden Vorschriften – darunter die Maschinenrichtlinie sowie einschlägige DIN EN-Normen – schreiben eine lesbare, sichtbare und dauerhafte Kennzeichnung über die gesamte Produktlebensdauer vor. Die Tiefengravur erfüllt diese Anforderung von Natur aus: Die Beschriftung kann durch Verschleiß oder Alterung nicht verschwinden. In Gefahrenbereichen ist die Permanenz der Kennzeichnung eine Konformitätsbedingung, kein bloßer Betriebskomfort. CNC-Gravur ermöglicht zudem die Integration von Data-Matrix- oder QR-Codes, die direkt in den Träger gefräst werden und mit Industriescannern oder Smartphones lesbar sind, um den Anforderungen an die Dokumentationsrückverfolgbarkeit in regulierten Branchen zu entsprechen.

Pflege und Wartung mechanisch gravierter Schilder

Eine Kennzeichnung, die den Anforderungen des Betriebs standhält

Mechanisch gravierte Schilder vertragen die Reinigung mit leistungsstarken Industrieprodukten – Lösungsmitteln, Entfettern, leichten Säuren – ohne jegliche Beeinträchtigung der Kennzeichnung. Im Gegensatz zu Selbstklebeetiketten oder Oberflächendrucken besteht kein Risiko des Ablösens, Verblassens oder Ausbleichens. Die CNC-Reproduzierbarkeit erleichtert den identischen Ersatz eines beschädigten oder verlorenen Schilds: Die digitale Datei gewährleistet eine perfekte Übereinstimmung zwischen Original und Duplikat, unabhängig vom Zeitabstand zwischen den beiden Produktionen.

Wir stellen regelmäßig fest, dass Fachleute, die sich für mechanische Gravur bei ihren kritischen Anlagen entschieden haben, nicht zu Klebe- oder Drucklösungen zurückkehren: Die Permanenz der Kennzeichnung eliminiert Wartungseingriffe für den Austausch beschädigter Etiketten, und die Lesbarkeit bleibt über die gesamte Lebensdauer des Trägers erhalten.
