Fräsen & Bohren: Gefräste Industriebeschilderung nach Maß

Die Frästechnik umfasst alle spanabhebenden Bearbeitungsverfahren — CNC-Fräsen, Tiefgravur, Bohren, Anfasen — die auf ein Schild angewendet werden, um eine kontrollierte Geometrie und eine definierte Oberflächengüte zu erzeugen. Auf Aluminium, Edelstahl, Messing oder Zweischicht-Kunststoffen eingesetzt, gewährleistet sie eine dauerhafte Kennzeichnung, die selbst härtesten Industriebedingungen standhält und direkt montagebereit geliefert wird.
Mehr anzeigen...
Angebot anfordern
  • Angebot in 4h
  • Persönlicher Ansprechpartner
  • In Europa hergestellt
Fräsen & Bohren: Gefräste Industriebeschilderung nach Maß
Fräsen & Bohren: Gefräste Industriebeschilderung nach Maß-thumbnail
Fräsen & Bohren: Gefräste Industriebeschilderung nach Maß-thumbnail
Fräsen & Bohren: Gefräste Industriebeschilderung nach Maß-thumbnail
Fräsen & Bohren: Gefräste Industriebeschilderung nach Maß-thumbnail
Anwendungen gefräste Beschilderung
Anwendungen

Gefräste Beschilderung: Branchen mit hohen Anforderungen

Von der Schwerindustrie bis zum Premium-Hotelgewerbe kommt die Frästechnik überall dort zum Einsatz, wo Druck oder Etiketten nicht ausreichen: Rohrleitungskennzeichnung, Typenschilder an Maschinen, Rückverfolgbarkeit in der Lebensmittelindustrie, Nummerierung technischer Räume.

Jede Branche stellt spezifische Anforderungen — chemische Beständigkeit, Vibrationsfestigkeit, Langzeitlesbarkeit — die die Wahl des Materials und der geeigneten Oberflächengüte bestimmen.

Verfahren CNC-Fräsen
Produktion gefräste Schilder

CNC-Fräsen: geometrische Präzision und dauerhafte Kennzeichnung

Das CNC-Fräsen kombiniert in einem einzigen Arbeitsgang Schneiden, Bohren und Tiefgravur. Bei Zweischicht-Kunststoffen legt der Materialabtrag den kontrastierenden Kern frei — eine scharfe, dauerhafte Kennzeichnung, unempfindlich gegenüber Lösungsmitteln und Abrieb.

  • Reproduzierbare Geometrie über die gesamte Serie
  • Kontrast durch Materialabtrag, nicht löschbar
  • Integrierte Bohrungen und Senkungen, Schild montagebereit
  • Kontrollierte Oberflächengüte, kompatibel mit Nachbehandlungen
Jetzt handeln

Lassen Sie sich von uns die Signalétique produzieren.

Übermitteln Sie uns Ihre Pläne oder Ihr Lastenheft. Unser Konstruktionsbüro analysiert Ihren Bedarf und sendet Ihnen ein maßgeschneidertes Angebot innerhalb von 4 bis 8 Arbeitsstunden.

Einen Angebot erhalten
Einen Termin vereinbaren

Was ist der Unterschied zwischen einem gefrästen und einem lasergravierten Schild?

Beim Fräsen wird Material physisch in der Tiefe abgetragen, wodurch eine dreidimensionale Nut entsteht, die mechanischem Verschleiß und wiederholter Reibung widersteht. Die Lasergravur verdampft die Oberfläche mit extremer Präzision, berührungslos und mit sehr feinen Linien. Das Fräsen wird bevorzugt in rauen Umgebungen eingesetzt, in denen die Lesbarkeit intensiven mechanischen oder chemischen Beanspruchungen standhalten muss; die Lasergravur eignet sich besser für feine Details und Materialien, die empfindlich auf Werkzeugdruck reagieren.

Ist die Frästechnik für feuchte oder chemisch aggressive Umgebungen geeignet?

Ja, sofern das geeignete Material gewählt wird. Edelstahl widersteht den meisten feuchten und chemischen Umgebungen und ist daher das Referenzmaterial für die Lebensmittel-, Pharma- und Petrochemieindustrie. Eloxiertes Aluminium eignet sich für mäßig aggressive Umgebungen. Gefräste Bereiche auf lackiertem Aluminium können bei anhaltender oder intensiver chemischer Exposition einen zusätzlichen Oberflächenschutz erfordern.

Kann ein gefrästes Schild direkt montagebereit geliefert werden, mit integrierten Bohrungen und Befestigungen?

Ja. Die CNC-Bearbeitung ermöglicht es, in einem einzigen Arbeitsgang das Formatschneiden, die Befestigungsbohrungen, die Senkungen für versenkte Schrauben, die Sicherheitsanfasungen an den Kanten und die Gravur der Kennzeichnung zu integrieren. Das Schild wird montagebereit geliefert, ohne manuelle Nacharbeit. Um die Kompatibilität mit dem Untergrund sicherzustellen, empfiehlt es sich, bei der Bestellung einen präzisen Maßplan zu übermitteln.

Ist die Frästechnik für Kleinserien oder Einzelstücke geeignet?

Absolut. Die CNC-Bearbeitung ist besonders gut für Klein- und Mittelserien, Prototypen und Einzelersatzteile geeignet. Die numerische Programmierung ermöglicht es, eine identische Referenz jederzeit ohne dediziertes Werkzeug neu aufzulegen, was Nachbestellungen für homogene Maschinenparks oder punktuelle Ersatzbeschaffungen in der Industriewartung erleichtert.

Wie wird sichergestellt, dass die Oberflächenrauheit den Anforderungen meines Lastenhefts entspricht?

Die Rauheit ist ein direkt in der Bearbeitung steuerbarer Parameter: Vorschubgeschwindigkeit, Werkzeuggeometrie und Schlichtdurchgänge ermöglichen es, einen definierten und reproduzierbaren Oberflächenzustand zu erreichen. Es empfiehlt sich, die Zielrauheit gemäß den geltenden DIN-Darstellungskonventionen im technischen Plan anzugeben, damit der Hersteller sie prüfen, dokumentieren und die Konformität jeder Serie garantieren kann.

Frästechnik in der Industriebeschilderung: Grundlagen und Anwendungen

Ein spanabhebendes Verfahren für dauerhafte Kennzeichnung

Die Frästechnik umfasst mechanische Bearbeitungsverfahren — Fräsen, Bohren, Anfasen, Tiefgravur — die einen Rohling in ein funktionales, geometrisch definiertes und sofort montierbares Schild verwandeln. Im Gegensatz zu additiven Verfahren wie Druck oder Siebdruck erzeugt die spanabhebende Bearbeitung eine Kennzeichnung, die fest mit dem Träger verbunden ist: Sie löst sich nicht ab, lässt sich nicht auslöschen und wird durch chemische oder mechanische Einwirkungen in industriellen Umgebungen nicht beeinträchtigt.

Materialwahl nach Einsatzbedingungen

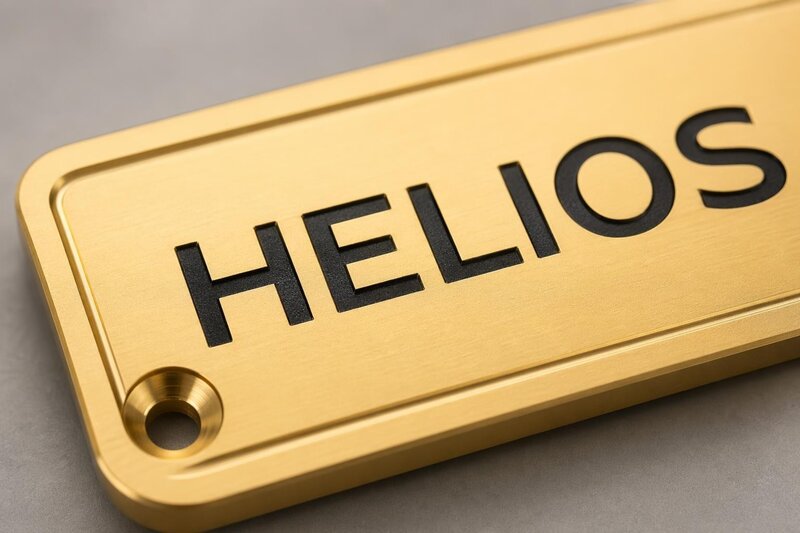

Die Materialwahl bestimmt direkt die Qualität des gefrästen Schilds und seine Langlebigkeit. Edelstahl ist das Referenzmaterial für feuchte, chemisch aggressive oder intensiven Reinigungsprotokollen unterworfene Umgebungen — Lebensmittelindustrie, Pharmazie, Petrochemie. Eloxiertes Aluminium eignet sich für mäßig aggressive Außenumgebungen und Anwendungen, die ein gutes Verhältnis zwischen Leichtigkeit und Korrosionsbeständigkeit erfordern. Messing, das mit hoher Kantenpräzision bearbeitbar ist, wird für Typenschilder und hochwertige Beschilderung bevorzugt. Zweischicht-Kunststoffe bieten durch Materialabtrag einen scharfen Kontrast ohne zusätzliche Behandlung.

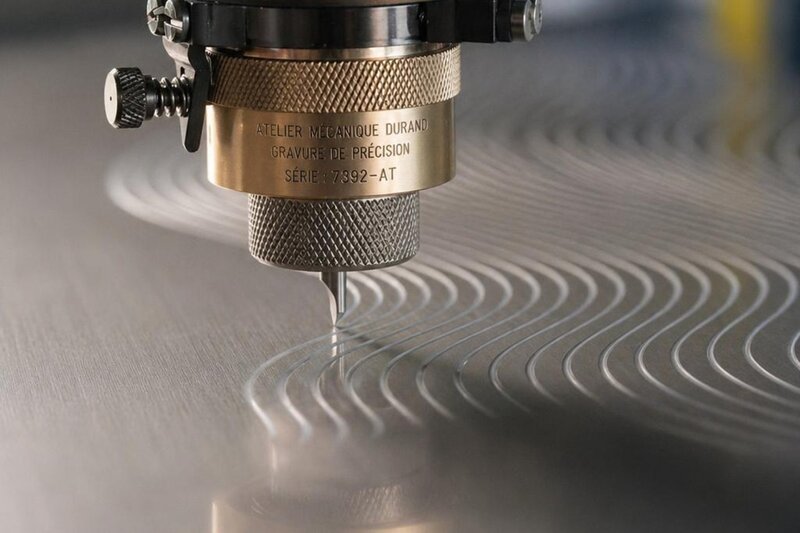

CNC-Fräsen und Tiefgravur: zwei komplementäre Verfahren

Formschnitt und Kennzeichnung auf demselben Bauteil

Das CNC-Fräsen ermöglicht es, auf einem einzigen Bauteil den Formatschnitt, die Befestigungsbohrungen, die Senkungen für versenkte Schrauben sowie die Gravur von Texten oder Piktogrammen zu kombinieren. Diese Integration reduziert Nacharbeitsschritte und gewährleistet eine maßliche Kohärenz zwischen Kennzeichnung und Schildgeometrie. Bei Zweischicht-Kunststoffen legt der Fräser die Kernfarbe an der Oberfläche frei und erzeugt einen dauerhaften Kontrast, den weder Reibung noch Lösungsmittel verändern können.

Reproduzierbarkeit und Rückverfolgbarkeit digitaler Dateien

Die numerische Programmierung der Werkzeugbahnen garantiert eine exakte Maßwiederholgenauigkeit von Teil zu Teil und von Serie zu Serie. Die CNC-Dateien werden gespeichert und können jederzeit für eine Nachbestellung oder einen Einzelersatz neu aufgerufen werden, ohne Neukonfiguration oder dediziertes Werkzeug. Diese Rückverfolgbarkeit ist besonders wertvoll für homogene Maschinenparks, bei denen die visuelle und maßliche Konsistenz der Schilder eine betriebliche Anforderung darstellt.

Mechanische Integration: Montage bereits bei der Konstruktion berücksichtigen

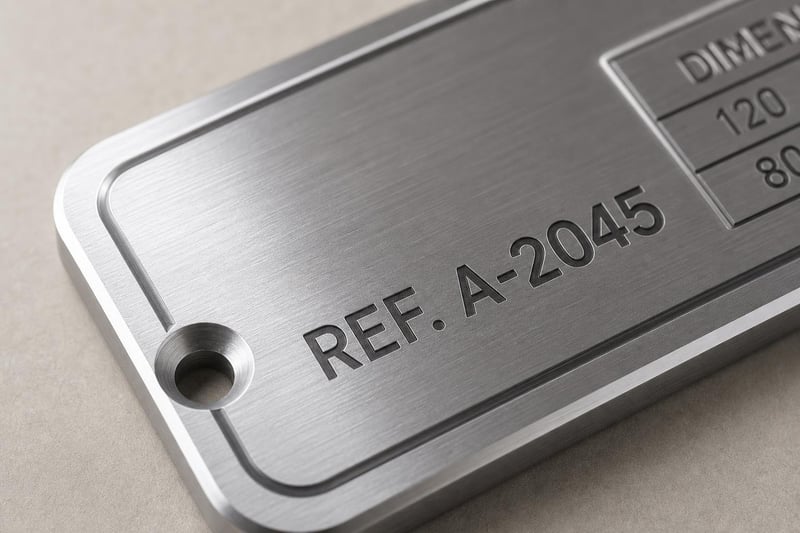

Bohrungen, Senkungen und Fasen bereits in der Fertigung integriert

Ein gefrästes Industrieschild wird so konzipiert, dass es exakt zu seinem Untergrund passt — und nicht umgekehrt. Befestigungsbohrungen, Senkungen zum Versenken von Schraubenköpfen und Sicherheitsanfasungen an den Kanten werden bereits bei der Programmierung festgelegt und in einer einzigen Aufspannung realisiert. Die Übermittlung eines präzisen Maßplans an den Hersteller eliminiert jede manuelle Nacharbeit vor Ort und gewährleistet eine sofortige Montage, auch in schwer zugänglichen Konfigurationen.

Ersatz eines geklebten Schilds durch ein mechanisch befestigtes gefrästes Schild

In Umgebungen mit Vibrationen, starken Temperaturschwankungen oder Hochdruckreinigungen bietet die mechanische Befestigung eines gefrästen Schilds eine überlegene Haltbarkeit gegenüber der Klebeanbringung. Die Demontierbarkeit ist ebenfalls ein Vorteil in Kontexten, in denen das Schild für Wartungs- oder Austauschzwecke entfernt werden muss, ohne den Untergrund zu beschädigen.

Dauerhafte Kennzeichnung und gesetzliche Anforderungen

Branchen mit Anforderungen an dauerhafte Identifikation

Viele Industrieanlagen — Maschinen, Druckgeräte, elektrische Anlagen, Transportmittel — unterliegen Pflichten zur dauerhaften Kennzeichnung. Diese Anforderungen, die sich unter anderem aus der Maschinenrichtlinie, der Druckgeräterichtlinie sowie einschlägigen DIN-Normen ergeben, verlangen eine unauslöschliche Kennzeichnung, die über die gesamte Lebensdauer des Geräts lesbar, fest mit dem Träger verbunden und beständig gegenüber den Betriebsbedingungen ist. Das gefräste Schild erfüllt diese Anforderungen strukturell: Die Tiefgravur kann nicht ausgelöscht, abgelöst oder durch in der Betriebsumgebung vorhandene Einwirkungen beeinträchtigt werden.

Vorrangig betroffene Branchen

Die Energie-, Schwerindustrie-, Medizin- und Transportbranche sind am stärksten von den Pflichten zur dauerhaften gesetzlichen Kennzeichnung betroffen. In diesen Kontexten ist die Frästechnik auf Metall — Edelstahl oder Aluminium je nach Umgebung — das Verfahren, das den Anforderungen an Lesbarkeit, Langlebigkeit und Rückverfolgbarkeit, wie sie in Lastenheften und branchenspezifischen Regelwerken festgelegt sind, am direktesten entspricht.

Pflege und Langlebigkeit gefrästes Beschilderung

Ein Träger, der keine spezifische Wartung erfordert

Ein gefrästes Metallschild — aus Edelstahl oder eloxiertem Aluminium — erfordert in der großen Mehrheit der Anwendungsfälle keine besondere Pflege. Die gefräste Oberfläche widersteht üblichen Reinigungen, UV-Strahlung und Temperaturschwankungen ohne zusätzliche Behandlung. Auf lackiertem Aluminium in chemisch aggressiver Umgebung kann ein geeigneter Oberflächenschutz auf den gefrästen Bereichen aufgetragen werden, um die Integrität der Beschichtung langfristig zu erhalten.

Nachbestellung und identischer Ersatz

Die Aufbewahrung der digitalen Fertigungsdateien ermöglicht es, jedes gefräste Schild nach Maß identisch zu reproduzieren, auch mehrere Jahre nach der ursprünglichen Bestellung. Diese Nachbestellmöglichkeit ist entscheidend für Betreiber industrieller Anlagen, die eine homogene Beschilderung auf sich weiterentwickelnden oder schrittweise erneuerten Anlagen aufrechterhalten müssen.
