Prägung Relief Gaufrage — Industrieschilder nach Maß
- Angebot in 4h
- Persönlicher Ansprechpartner
- In Europa hergestellt
Anwendungen
Industrie, öffentliche Gebäude, Luxus: Relief für jeden Einsatzbereich
Von der Kennzeichnung von Industriemaschinen bis zu Braille-Schildern in öffentlich zugänglichen Gebäuden deckt die Reliefkennzeichnung sehr unterschiedliche Anwendungen mit derselben Anforderung ab: dauerhafte Lesbarkeit, wartungsfrei, in oft anspruchsvollen Umgebungen.

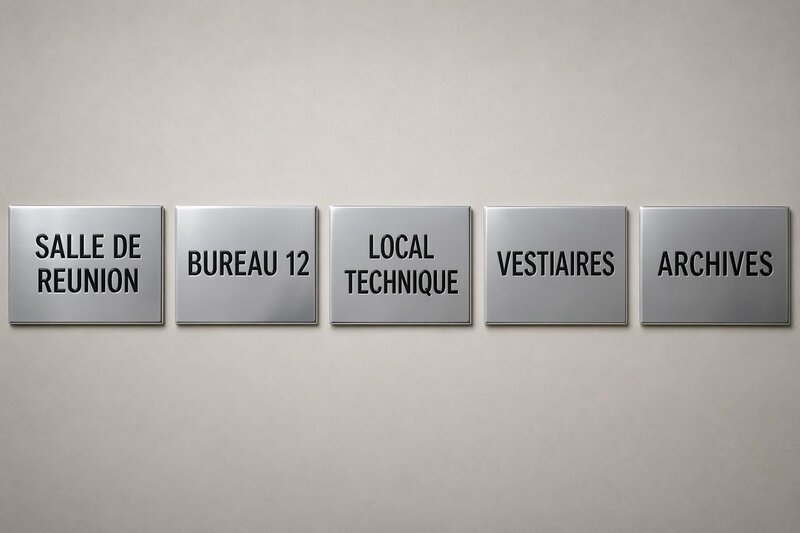

Typenschilder, Hotelbeschilderung, barrierefreie Piktogramme oder Sicherheitskennzeichnung: Jede Anwendung stellt eigene Anforderungen an Substrat und Relieftiefe, die bereits in der Projektplanungsphase festgelegt werden.
Dauerhafte Kennzeichnung — ohne Tinte und ohne Wartung
Die plastische Verformung des Trägermaterials erzeugt ein untrennbar mit dem Material verbundenes Relief: Es löst sich nicht ab, verblasst nicht unter UV-Strahlung oder Chemikalien und bleibt nach jahrelangem intensivem Einsatz lesbar.
- Kombinierte taktile und visuelle Lesbarkeit, auch bei Streiflicht
- Kein Ablösungs- oder Verfärbungsrisiko beim Waschen
- Kompatibel mit Aluminium, Messing, Edelstahl und technischen Kunststoffen
- Kombinierbar mit UV-Druck oder Farbfüllung
Jetzt handeln
Lassen Sie sich von uns die Signalétique produzieren.
Übermitteln Sie uns Ihre Pläne oder Ihr Lastenheft. Unser Konstruktionsbüro analysiert Ihren Bedarf und sendet Ihnen ein maßgeschneidertes Angebot innerhalb von 4 bis 8 Arbeitsstunden.
Was ist der Unterschied zwischen Prägung und Lasergravur bei einem Industrieschild?
Die Lasergravur trägt Material durch thermische Ablation ab; die Prägung verformt das Material mechanisch, um ein erhabenes Relief zu erzeugen. Beide Verfahren sind dauerhaft, aber die Prägung erzeugt einen dreidimensionalen, taktilen Effekt ohne Materialabtrag. Sie eignet sich besonders für Braille, taktile Piktogramme und hochwertige Typenschilder. Die Lasergravur ist besser für Einzelstücke und Motive mit feiner Geometrie geeignet.
Hält die Reliefkennzeichnung auf Anlagen stand, die häufig chemisch gereinigt werden?
Ja, sofern das richtige Substrat gewählt wird. Auf eloxiertem Aluminium, Messing oder Edelstahl wird das Relief durch Lösemittel, Industriereiniger oder schwache Säuren nicht beeinträchtigt — im Gegensatz zu gedruckten Kennzeichnungen, die sich schrittweise ablösen können. Die Reliefkennzeichnung benötigt keinen zusätzlichen Schutz, um in diesen Umgebungen lesbar zu bleiben.
Kann Prägung und Druck auf demselben Schild kombiniert werden?

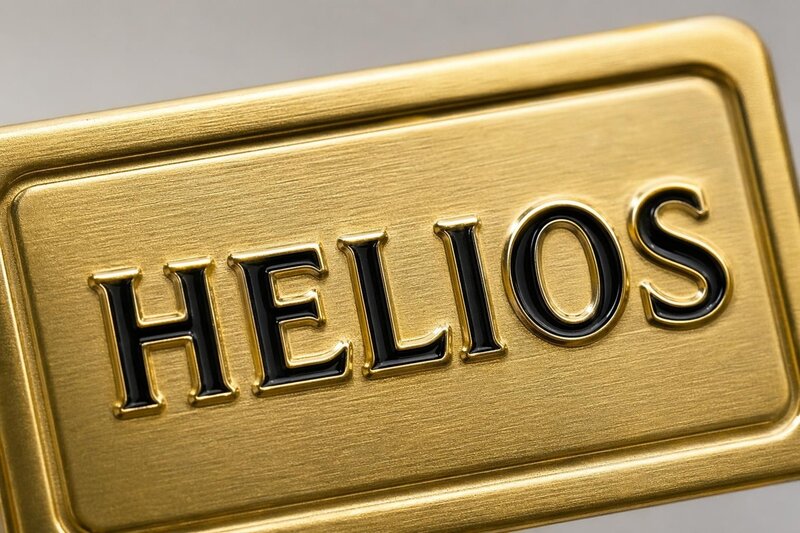

Ja. Das Relief kann durch UV-Druck oder Farbfüllung in den Vertiefungen ergänzt werden, um den visuellen Kontrast zu verstärken. Diese Kombination ist bei Typenschildern und hochwertigen Innenbeschilderungen üblich, wo die Lesbarkeit sowohl durch Berühren als auch durch Sehen gewährleistet sein muss.
Ist die Prägung für Kleinserien geeignet oder nur für große Stückzahlen?
Das Verfahren ist ab Kleinserie einsetzbar. Die Prägestanze stellt eine einmalige Anfangsinvestition dar, ist jedoch für alle späteren Nachbestellungen wiederverwendbar, was eine perfekte Reproduzierbarkeit von Schild zu Schild gewährleistet. Für streng unitäre Einzelstücke kann die Lasergravur geeigneter sein, da sie keine Matrizenerstellung erfordert.
Welche Dateien sind für die Fertigung eines Prägeschilds nach Maß erforderlich?
Eine Vektordatei im Format .AI, .EPS oder hochauflösendes PDF ist für die Gravur der Matrize erforderlich. Texte müssen vor der Übermittlung in Pfade umgewandelt werden. Die Präzision der Quelldatei bestimmt direkt die Schärfe und Treue des fertigen Reliefs. Unscharfe oder pixelierte Elemente in der Datei wirken sich unmittelbar auf die Matrizenqualität aus.
Prägung, Gaufrage, Relief: Was steckt genau dahinter?
Ein Verfahren auf Basis plastischer Materialverformung
Prägung bezeichnet die Erzeugung eines erhabenen Reliefs durch mechanische Verformung des Materials, während Débossage eine Vertiefung erzeugt. Gaufrage umfasst je nach Branche beide Techniken. In allen Fällen ist das Prinzip identisch: Eine männliche Matrize und eine weibliche Gegenform pressen das Trägermaterial zusammen, um seine Struktur zu verformen, ohne Material abzutragen. Die so erzeugte Kennzeichnung ist von Natur aus dauerhaft — sie beruht auf keinem Tinten- oder Folienauftrag, der sich verschlechtern könnte.
Kompatible Substrate: Metall, Kunststoff, flexible Träger
Aluminium, Messing, Edelstahl und technische Kunststoffe sind die gebräuchlichsten Substrate. Jedes bietet einen anderen Kompromiss zwischen mechanischer Festigkeit, chemischer Beständigkeit und ästhetischer Wirkung. Die Wahl des Substrats bestimmt direkt die erreichbare Relieftiefe und die Haltbarkeit der Kennzeichnung im vorgesehenen Einsatzumfeld.
Welches Material für welche Umgebung?
Aluminium, Messing, Edelstahl: unterschiedliche Eigenschaften für spezifische Anwendungen

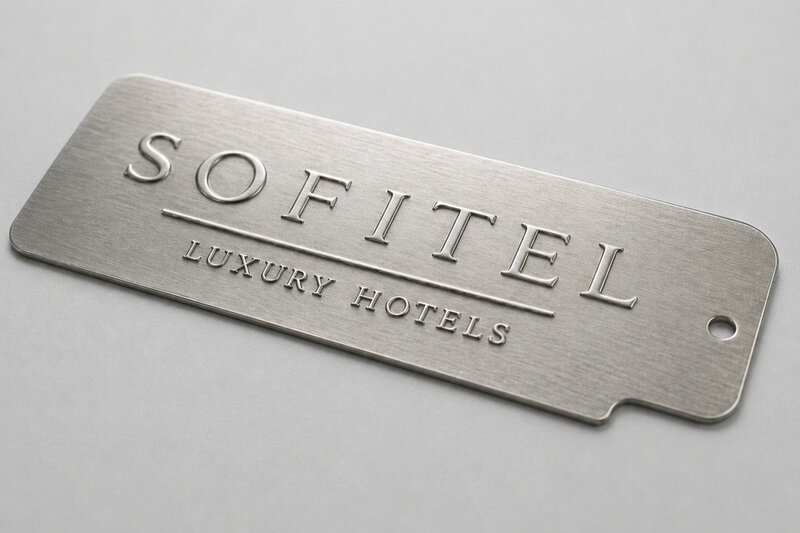

Eloxiertes Aluminium verbindet Leichtigkeit mit UV-Beständigkeit und ist damit das Referenzsubstrat für Typenschilder und Außenbeschilderung. Messing bietet eine natürlich korrosionsbeständige Premium-Optik und wird bevorzugt für Türschilder und Hotelbeschilderung eingesetzt. Edelstahl ist in feuchten, chemischen oder häufig bei hohen Temperaturen gereinigten Umgebungen unverzichtbar. Technische Kunststoffe eignen sich für Innenanwendungen, bei denen Leichtigkeit und Farbe Vorrang vor mechanischer Festigkeit haben.
Industrielle Anwendungen: Identifikation, Rückverfolgbarkeit, Barrierefreiheit

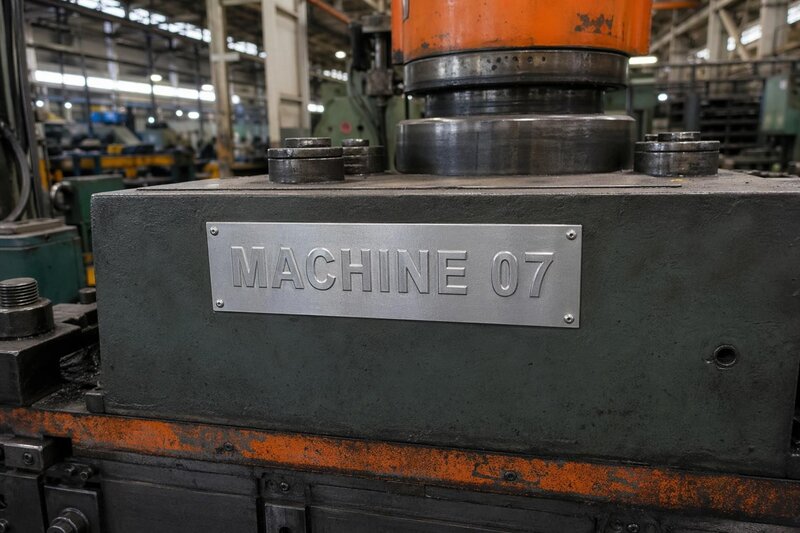

Typenschilder und Gerätekennzeichnung
Industrieanlagen müssen dauerhafte und über ihre gesamte Lebensdauer lesbare Identifikationsinformationen tragen. Die Reliefkennzeichnung erfüllt diese Anforderung wartungsfrei: Seriennummern, Herstellerreferenzen, Sicherheitshinweise — das Relief widersteht Vibrationen, Stößen und wiederholten chemischen Reinigungen, wo gedruckte Kennzeichnungen schrittweise verblassen.
Barrierefreie Beschilderung und Braille
Öffentlich zugängliche Gebäude unterliegen nach dem Behindertengleichstellungsgesetz (BGG) und der BITV 2.0 Anforderungen an taktile und für alle lesbare Beschilderung. Prägung ist das Referenzverfahren für Braille-Schrift und Reliefpiktogramme: Das Relief ist durch Berühren wahrnehmbar und bei Streiflicht sichtbar, ohne Farbkontrast zu erfordern. Diese doppelte Lesbarkeit ist besonders in dunklen oder verschmutzten Umgebungen wertvoll.
Prägung oder Lasergravur: Wie trifft man die richtige Wahl?
Vier Kriterien zur Verfahrensauswahl
Die Lasergravur ist für Einzelstücke und Kleinserien, Motive mit sehr feiner Geometrie oder dünne Substrate, die ohne Rissrisiko schwer zu verformen sind, vorzuziehen. Die Prägung ist immer dann die erste Wahl, wenn taktile Wirkung eine funktionale Anforderung ist — Braille, barrierefreie Piktogramme — oder wenn die Seriengröße die Investition in eine wiederverwendbare Matrize rechtfertigt. Beide Verfahren können auf demselben Schild kombiniert werden, um feine Präzision mit dreidimensionalem Effekt zu verbinden. In abrasiven oder chemischen Umgebungen bietet die Metallprägung einen strukturellen Vorteil: Keine Vertiefungen sammeln Reinigungsrückstände an.
Integration in ein Beschilderungsprojekt: Was im Voraus zu klären ist
Dateien, Substrate und Serienreproduktion
Eine präzise Vektordatei ist die Grundvoraussetzung für ein scharfes, dem Originalmotiv getreues Relief. Die Substratwahl muss vor der Matrizengravur festgelegt werden, da jedes Material spezifische Verformungsparameter erfordert. Die Matrize wird nach der Herstellung aufbewahrt, um identische Nachbestellungen zu ermöglichen — ein wesentlicher Vorteil für normierte Anlagenparks, bei denen die Serienreproduktion die Einheitlichkeit der Kennzeichnung im gesamten Bestand sicherstellt. In prüfpflichtigen Branchen ist diese dokumentarische Rückverfolgbarkeit eine eigenständige Anforderung.
Wir stellen regelmäßig fest, dass die besten Projektergebnisse dort erzielt werden, wo die Wahl des Verfahrens und des Substrats bereits in der Planungsphase integriert wird — bevor Umgebungsanforderungen oder dauerhafte Kennzeichnungspflichten die verfügbaren Optionen einschränken. Diese Parameter frühzeitig zu berücksichtigen bedeutet, eine über die gesamte Lebensdauer der Anlagen lesbare und normkonforme Kennzeichnung zu gewährleisten.
